Klapy dymowe

Klapy dymowe to urządzenia, które mają za zadanie odprowadzanie dymu i ciepła z pomieszczeń, objętych pożarem. Prawidłowo zaprojektowane i zainstalowane, spełniają w trakcie pożaru następujące funkcje:

ułatwiają ewakuację poprzez utrzymanie dolnej części budynku wolnej od dymu,
ułatwiają działania ratownicze,
zapewniają ochronę konstrukcji budynku i jego wyposażenia,
zmniejszają pośrednie straty pożarowe, wywoływane przez wydzielający się dym i gorące gazy.

Klapy dymowe – oferta PC Partners

Oferta klap dymowych PC Partners stanowi ukoronowanie blisko 30 lat doświadczenia w zakresie projektowania i budowania rozwiązań, maksymalizujących bezpieczeństwo na przestrzeniach, objętych pożarem. Każda z naszych realizacji opiera się na niezbędnych normach technicznych i może zostać dopasowana ściśle do potrzeb konkretnego budynku, zarówno nowo budowanego, jak i już istniejącego.

Nasza oferta obejmuje klapy dymowe:

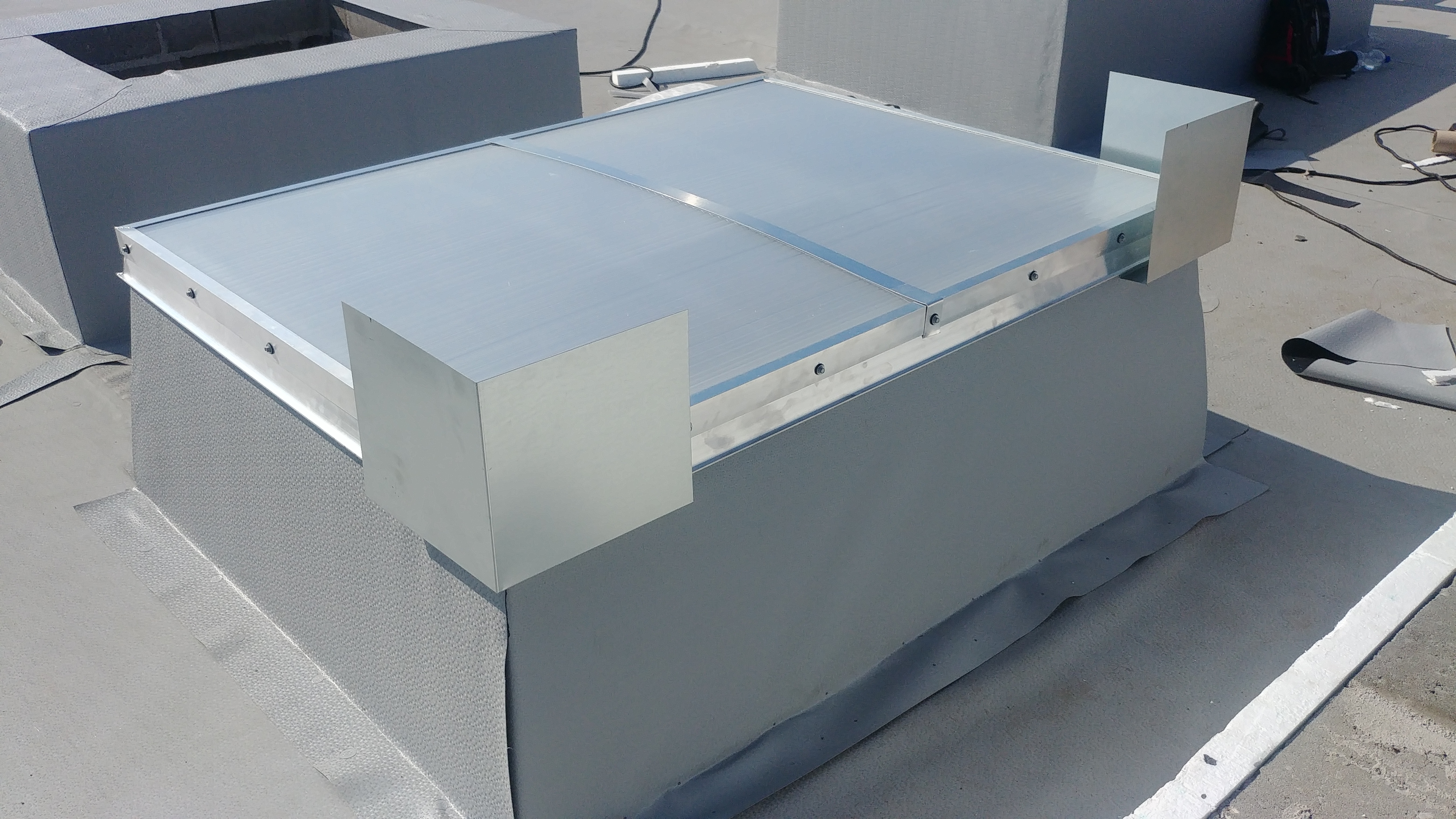

punktowe jednoskrzydłowe,
punktowe dwuskrzydłowe,

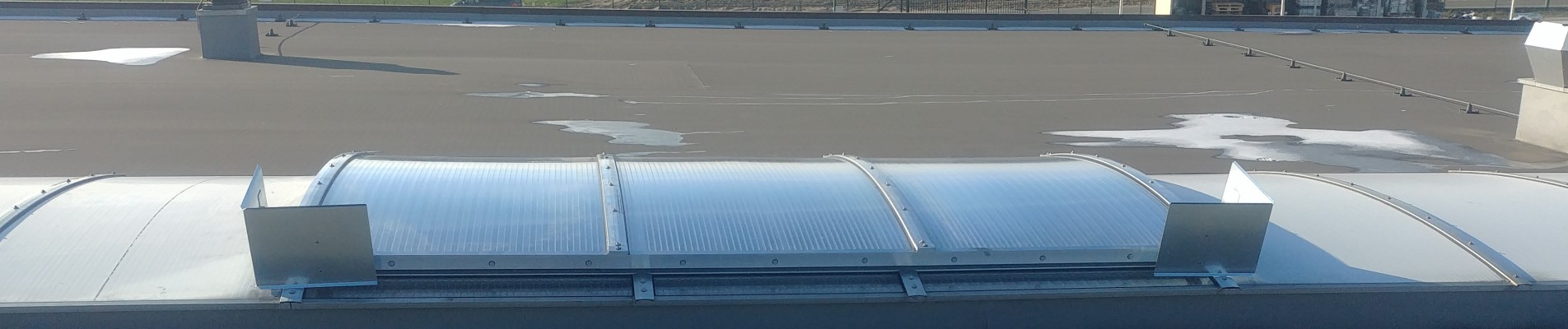

montowane w pasmach świetlnych.

Klapy dymowe z napędem elektrycznym

Na elektryczny system oddymiania składa się kilka urządzeń, które wzajemnie współpracują ze sobą, by w momencie powstania pożaru umożliwić automatyczne lub ręczne otwarcie klap dymowych. Jego rdzeń stanowi bezobsługowa centrala sterująca, zasilana napięciem ~230 V i wyposażona w zasilacz 24 V DC, do której w momencie powstawania pożaru wysyłany jest sygnał o zagrożeniu. Po jego odebraniu uruchamia ona automatycznie silnik, otwierający klapę dymową. Ręczne uruchomienie systemu następuje z kolei w wyniku:

załączenia przycisku alarmowego instalacji oddymiania,
załączeniu przycisku Ręcznego Ostrzegania Pożarowego (ROP) lub systemu SAP.

Każda centralka wyposażona jest dodatkowo w akumulatorowe zasilanie awaryjne na wypadek zaniku napięcia sieciowego. Instalacja elektryczna, do której podpięty jest system, wykonywana jest z przewodów o odpowiedniej klasie odporności ogniowej

Klapy dymowe z napędem pneumatycznym

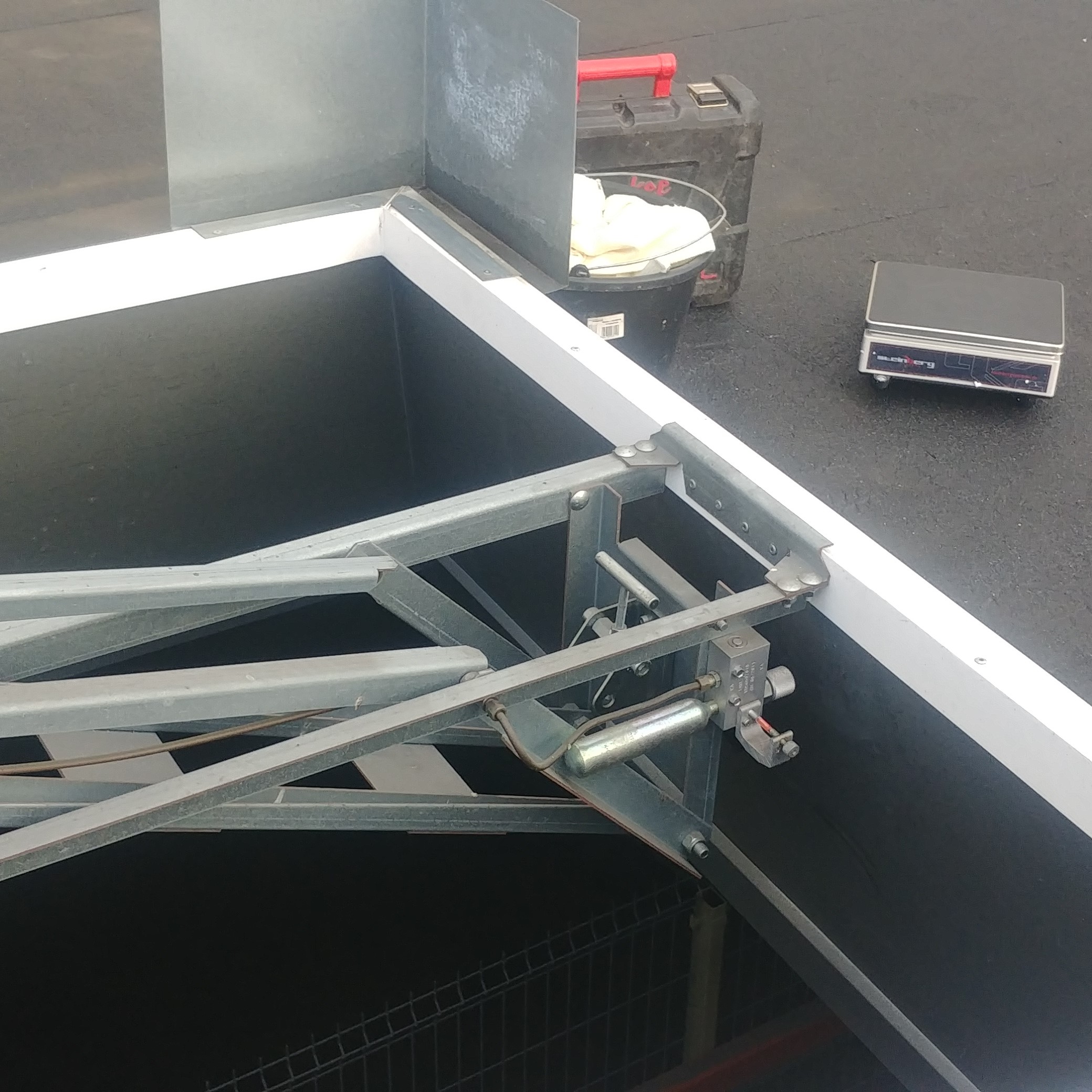

Zasada działania klap dymowych z napędem pneumatycznym polega na wykorzystaniu energii kinetycznej dwutlenku węgla, zgromadzonego pod wysokim ciśnieniem w specjalnym pojemniku (naboju). W sytuacji wystąpienia pożaru następuje automatyczne lub ręczne uruchomienie mechanizmu napędowego poprzez sygnał alarmowy, który powoduje przebicie naboju i uwolnienie znajdującego się w nim gazu, przemieszczającego się przewodami instalacji do siłownika. W następstwie dochodzi do wysunięcia się jego tłoczyska i otwarcia klapy dymowej, uwalniając dym i gorące powietrze na zewnątrz budynku. Instalacja pneumatyczna rozprowadzająca gaz wykonywana jest z rurek miedzianych o średnicy 6 lub 8 mm.

Automatyczne uruchomienie napędu pneumatycznego, otwierającego klapy dymowe może zachodzić w przypadku:

zadziałania bezpiecznika temperaturowego (temperatura jego pęknięcia wynosi 68-141^oC)
zadziałania czujników wykrywania pożaru systemu alarmowania CSP, jeżeli taki system działa w danym obiekcie.

Ręczne uruchomienie następuje z kolei w wyniku załączenia dźwigni bądź przycisku alarmowego umieszczonego w skrzynce alarmowej lub użycia ręcznego przycisku alarmowego systemu alarmowania pożarowego SAP.

Jak dobrać klapę dymową?

Podstawową kwestią, którą każdorazowo nasi specjaliści omawiają wspólnie z inwestorem, jest wybór napędu klap dymowych. Podczas projektowania konieczne jest uwzględnienie warunków technicznych budynku w taki sposób, by zapewnić całemu systemowi efektywne, bezawaryjne działanie. Dobrane rozwiązanie musi być zgodne z obowiązującymi normami w zakresie ochrony przeciwpożarowej.

W trakcie realizacji projektanci PC Partners dobierają powierzchnię czynną klapy dymowej, która pozwala oszacować jej skuteczność w usuwaniu dymu. Jest ona dobierana na podstawie obliczeń, uwzględniających powierzchnię geometryczną klapy oraz współczynnik przepływu.

Istotna z punktu widzenia skuteczności systemu oddymiania pozostaje także wysokość podstawy klapy, której zwiększenie powoduje wzrost powierzchni czynnej oddymiania. W tym celu możemy zastosować m.in. owiewki aerodynamiczne i dysze kierujące, zwiększając tym samym efektywność pracy klapy przy jednoczesnym ograniczeniu jej rozmiarów.

Podczas doboru klapy dymowej do twoich potrzeb na każdym etapie zlecenia będziesz wspierany przez nasz zespół specjalistów z zakresu projektowania systemów p-poż. Dzięki temu otrzymujesz pewność, że cała instalacja będzie zgodna z obowiązującymi normami i wykaże się niezbędną niezawodnością w przypadku pożaru.

Montaż klap dymowych

W PC Partners podchodzimy kompleksowo do każdego zlecenia – od doradztwa i projektowania, przez pomiar, produkcję i profesjonalny montaż klap dymowych. Wszyscy nasi specjaliści posiadają niezbędne uprawnienia i wieloletnie doświadczenie, dzięki którym możemy zaoferować indywidualne podejście i terminowość wykonania powierzonych zadań. Przez blisko trzy dekady obecności na rynku z naszych usług skorzystali zarówno klienci i przedsiębiorstwa prywatne, jak i spółdzielnie mieszkaniowe, biura projektowe, urzędy i jednostki użytku publicznego.

W zakres montażu klap dymowych w PC Partners wchodzi:

wykonanie projektu,
montaż segmentu podstawy klapy dymowej,
wykonanie obróbki termicznej i przeciwwilgociowej,
montaż ramki spinającej i zawiasowej,
montaż napędu i wykonanie instalacji elektrycznej lub pneumatycznej,
montaż pokrycia z poliwęglanu.
